三通球阀的结构介绍

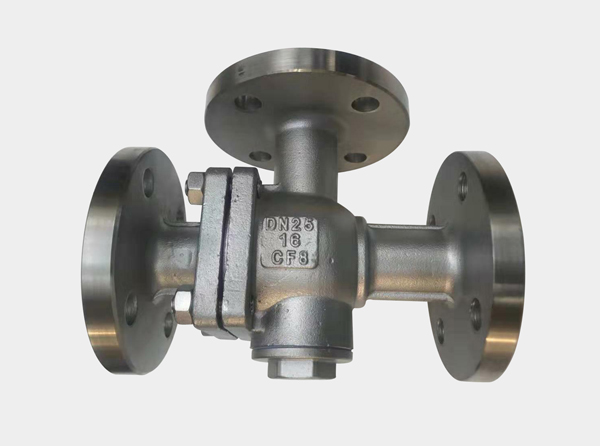

三通球阀广泛用于要求严格关闭的工作条件，三通球阀有T型和L型。 T型可以将三个正交管线彼此连接，从而阻塞了可以拆分和合并的第三通道。 L型三通球阀只能连接两条正交管道，不能同时维护第三条管道。那么大家知道三通球阀的重要结构是什么？

三通球阀的重要结构如下：

1.三通球阀的阀体内设有阀腔，产品的阀体内设有供介质流动并与阀腔相通的流道，该流道包括流道、二流道、三流道，产品的第流道与第三流道同一轴线，产品的第二流道的轴线与第流道、第三流道的轴线均垂直。

2.三通球阀包括阀体、阀芯和阀杆，产品的阀杆一端与阀芯联动，另一端穿过阀体并与外部驱动机构联动；

3.三通球阀的阀芯内设有L形的第四流道，产品的阀体内设有通过阀芯以连通或断开第流道与第三流道的第五流道；

4.三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
