气动硬密封球阀的结构形式

气动硬密封球阀的主要特点是耐450度高温，68度耐磨性，强耐腐蚀性，手动操作，方便调节流量。

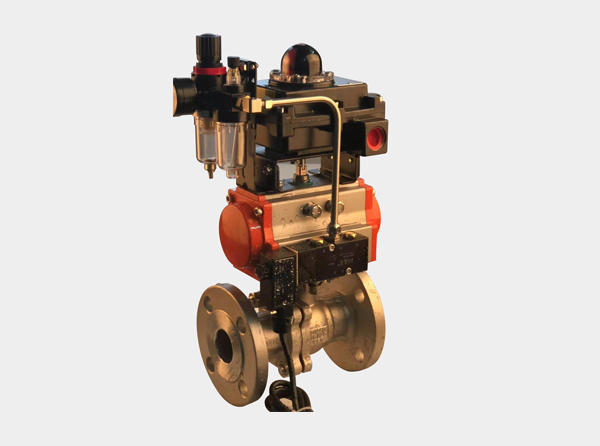

气动硬密封球阀是一种配备有气动执行器的球阀。气动执行器运行相对较快，不需要操作员亲自操作它们，从而节省了大量的人力资源和时间。气动硬密封球阀是手套阀的发展。旋转90度具有相同的提升效果，但旋塞体是一个球体，球体上有一个圆形通孔或通道。球与通道开口的比例应确保当球旋转90度时，所有球都存在于入口和出口，从而阻止流动。

气动硬密封球阀只需将其与空气旋转90度，即可用很小的扭矩将其紧密关闭。阀门的内腔完全相等，提供了一条直通的流路，对介质的阻力很小。通常认为球阀适合直接打开和关闭，但是Z近的发展已经设计了球阀以节流和控制流量。球阀的主要特点是结构紧凑，易于操作和维护，适用于水，溶剂，酸和天然气等一般工作介质，以及氧气和过氧化氢等苛刻工作，也适合作为介质对于条件。甲烷和乙烯。球阀体可以集成或组合。

气动硬密封球阀的结构形式：

1、浮动气动球阀和气动硬密封球阀的球体是浮动的。在中等压力的作用下，球体产生恒定的位移并可以被牢固地推动。它位于出口端的密封面上。确保出口边缘密封。浮动式气动硬密封球阀具有简单的结构和出色的密封性能，但是由于将工作介质放置在其上的球体的所有载荷都传递到了出口密封圈，因此密封圈的材料就是球形介质。这种结构广泛用于中，低压球阀。

2、弹性球气动球阀和气动硬密封球阀的球是有弹性的。球和阀座密封环均由金属材料制成，密封的比压过高，以Z于介质本身的压力无法满足密封要求，需要外力。该阀适用于高温高压介质。通过在球体的内壁的下端开口一个弹性槽以获得弹性来制成弹性球体。关闭通道时，请使用气门杆的楔形头将球伸出，并推动气门座进行密封。如果在旋转球体之前松开楔形头，则球体将恢复其原始形状，从而在球体与阀座之间形成一个小间隙，从而减小了密封面上的摩擦力和操作扭矩。气动硬密封球阀可根据通道位置分为直型，三通和直角型。后两个球阀用于分配介质并改变介质的流动方向。
