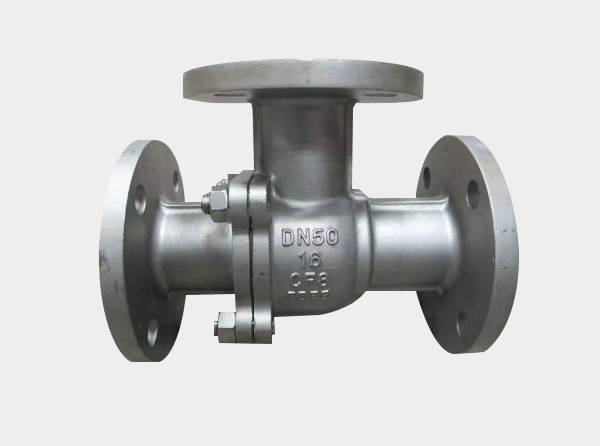

三通球阀的结构及防漏设计说明

三通球阀具有低流体阻力，具有与相同长度的管道部分相同的阻力系数，结构简单，尺寸小，重量轻，气密性，可靠性和密封性能优良是三通球阀的特点。广泛用于真空系统。它易于操作，并且可以快速打开和关闭。只需从完全打开到完全关闭旋转90°，即可轻松进行远程控制和维护。球阀具有简单的结构，并且密封环通常是可移动的。方便拆卸和更换。当完全打开或完全关闭时，球阀和阀座阀密封件与介质隔离，并且在介质通过时不会腐蚀。在阀门密封面上。它具有广泛的应用范围，直径范围从几毫米到几米，可以从高真空到高压应用。

三通球阀的阀体设置：三通球阀的球体采用底部安装设计和底部安装类型，目的是使其易于更换为固定球三通球阀。

三通球阀阀盖设置：三通球阀的阀盖，底盖和侧盖是用螺栓组装的。目的是方便四通或五通球阀的安装，拆卸和拆卸。修理。

三通球阀的球杆具有防漏设计：

1、球杆具有防喷设计。

2、在密封的 阶段，锥形阀杆密封件可以有效地防止阀杆旋转过程中介质的泄漏，并且还可以有效地防止异常压力升高下的泄漏。

3、在密封的第二阶段，一组V形复合填料在压缩后会在两侧膨胀，以防止泄漏。

4、释放碟形弹簧的预紧压力，并自动纠正填料和阀杆密封件的磨损。

5、使用阀杆螺母压缩整个阀杆密封系统并防止泄漏。

6、固定止动垫，以使阀杆螺母不会松动。

三通球阀的锁定设计：当阀门需要保持在当前位置时，开关被锁定以防止意外误操作的风险。球阀平台和手柄具有锁孔，并且该阀通过挂锁锁定在关闭或打开位置。

三通球阀的高平台设计：采用ISO5211标准平台设计，执行机构安装简便，因为不需要连接支架和轴套。
